RS485, RS422 savienojums Tastatūras kontrolleris vadiet 4 kameras soli pa solim

Savienojums

1. RS232 savienojums

Lai savienotu KB DB9 portu ar mini Din8 (VISCA) portu

kamera ar izvadu šādi:

KB Tx — Pin 3---------- Camera Rx — Pin 5

KB Rx — Pin 2---------- Camera Tx — Pin 3

KB Gnd — Pin 5---------- Camera Gnd — Pin

Piezīme: RS232 kabelis atbalsta maksimālo garumu 10 m. Ja tādas ir

RS232 un RS485 saskarnes kamerā un ārā, RS232 var

savienojiet vairāk nekā divas kameras virknē, lai realizētu šo vienu vadības ierīci

tastatūra kontrolē vairākas kameras. Ja kamerai ir tikai RS232 izeja

interfeiss, tas atbalsta tikai vienas kameras vadību.

2.RS485 savienojums

Abu veidu vadus var izmantot šādi:

2-kodols bezskābekļa vara stieple

RS485 savienojiet KB 5p skrūvju spailes portu ar RS485

kameras pieslēgvieta ar izvadu šādi:

KB Ta — piespraust 1---------- kameru (pluss)

KB Tb — piespraust 2---------- kameru (-)

KB Gnd — piespraust 5---------- kameru (G) (ja ir, dažas kameras to nedarīs

nepieciešams G

Kā savienot kabeli

Piezīme: RS485 kabeļa garums atbalsta vairāk nekā 100 m. RS485 var

savienojiet vairākas kameras virknē, lai izveidotu vienu vadības tastatūru

kontrolēt vairākas kameras.

Kā izmantot

5.1 Tastatūras kontrollera un kameras noklusējuma parametri:

5.2. RS485 interfeiss tastatūras kontrollerim.

Piezīme: RS485 ir RS422 poga Ta un Tb, kā norādīts tālāk,

5

5.3 Kā kontrolēt

Vienkārši pievienojiet kameru un tastatūru, izmantojot RS232 kabeli. Tur ir

nav nepieciešami nekādi tastatūras kontrollera un kameras iestatījumi, jūs varat

tieši vadīt kameru.

5.3.1. 1 tastatūras kontrolleris kontrolē 1 kameru: ar RS232 vadību

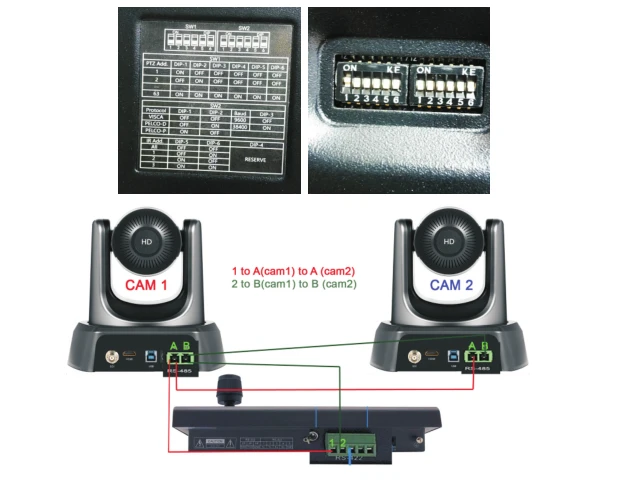

5.3.2. 1 tastatūras kontrolleris kontrolē 2 kameras: ar RS485 vadību

Tastatūras iestatījums:

Kameras ID: 001, 002

Protokols: VISCA

Skaņa: 9600

Kameras iestatījums:

Camera1: Dip iestatījums: SW1: Dip 1----ON, citi kritumi ir izslēgti

Camera2: Dip iestatījums: SW1: Dip 2----ON, citi kritumi ir izslēgti

6

5.3.3. Tastatūras kontrollera vadība 3 kameras: RS485 vadība:

Video: https://youtu.be/srX08jmYO3U

Tastatūras iestatījums:

Kameras ID: 001, 002, 003

Protokols: VISCA

Skaņa: 9600

Kameras iestatījums:

Camera1: Dip iestatījums: SW1: Dip 1----ON, citi kritumi ir izslēgti

Camera2: Dip iestatījums: SW1: Dip 2----ON, citi kritumi ir izslēgti

Camera3: Dip iestatījums: SW1: Dip 1 un Dip 2----ON, citi kritumi ir izslēgti

5.3.4 Tastatūras kontrollera vadība 4 kameras: RS485 vadība

Tastatūras iestatījums:

Kameras ID: 001, 002, 003, 004

Protokols: VISCA

Skaņa: 9600

Kameras iestatījums:

Camera1: Dip iestatījums: SW1: Dip 1----ON, citi kritumi ir izslēgti

Camera2: Dip iestatījums: SW1: Dip 2----ON, citi kritumi ir izslēgti

Camera3: Dip iestatījums: SW1: Dip 1 un Dip 2----ON, citi kritumi ir izslēgti

Camera4: Dip iestatījums: SW1: Dip 3----ON, citi kritumi ir izslēgti

Video:https://www.youtube.com/watch?v=NkxxRAZRehw
